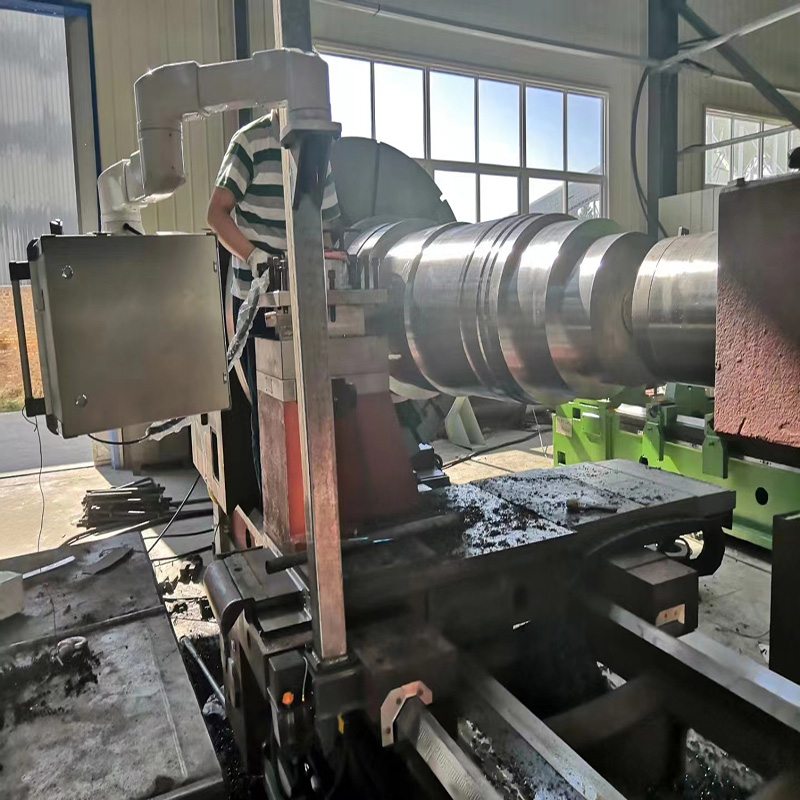

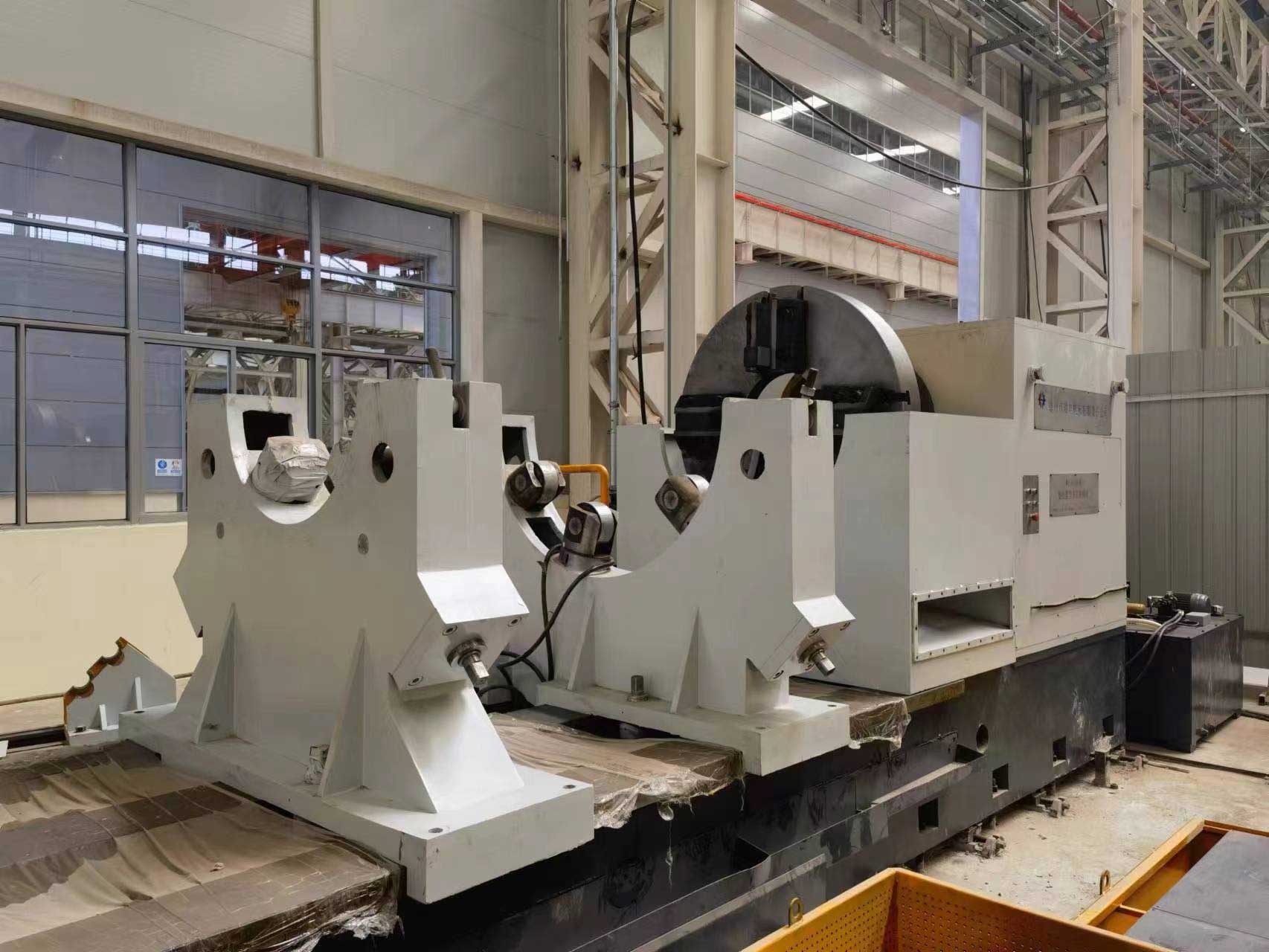

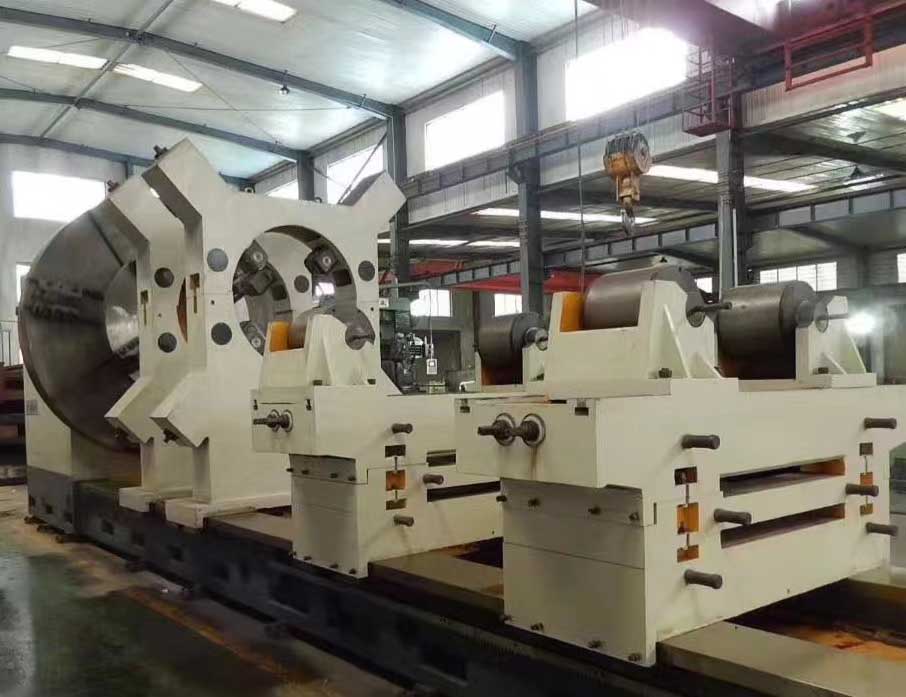

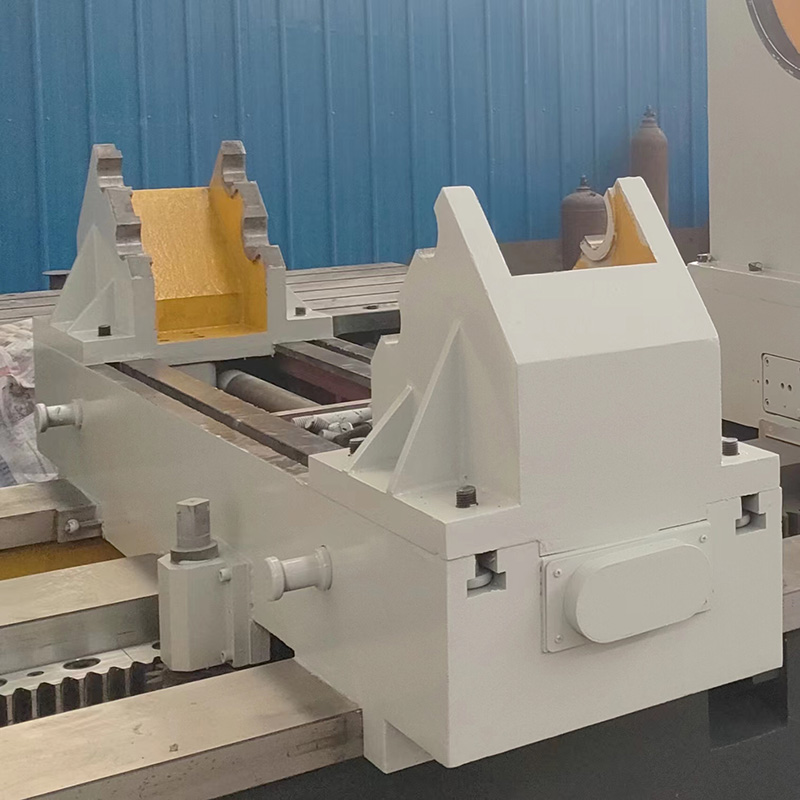

مخرطة CNC للخدمة الشاقة
1. لقد تم تحسين وتصميم الهيكل الحامل ليكون لديه أداء موثوق به ومستقر.
2. صلابة جيدة ودقة عالية.
3. اختراق عالي للسوق، سهولة الصيانة وعمر الخدمة الطويل.
4. يمكن أن تتحمل حمولة قصوى تبلغ 100 طن وهي مناسبة لمجموعة متنوعة من الصناعات.
5. مناسبة للإنتاج الضخم وأقل اعتمادا على العمال.
ال غالب شكل التابع سطح المكتب أداة:
CK611 تسلسل حاسوب جهاز هو عملاق مسطحة أفقية فراش مخرطة CNC، نظام سيرفو رقمي كامل للتيار المتردد. ال غالب قوة د، ل، ب، ح يكتب يكون محوسبة ناقل حركة بدون خطوات بسرعتين، و مهم المحرك هو محرك المغزل AC، E، N عطوف يكون مرشد أربع سرعات متغيرة السرعة، و أساسي المحرك هو محرك DC، واثنين من الروابط يتلَاعب ب مهاوي. المحور Z والمحور X لل حاسوب جهاز مع جوهر مسافة 1-6 متر تستخدم زوجًا من اللولب الكروي بالإضافة إلى محرك سيرفو يعمل بالتيار المتردد يتعرف على الحركة الطولية والجانبية. المحور Z حاسوب جهاز مع وسط مسافة إضافي أكثر من 7M يعتمد رفًا وترسًا بالإضافة إلى مسطرة صريف، ويعتمد المحور X زوجًا لولبيًا كرويًا بالإضافة إلى محرك سيرفو يعمل بالتيار المتردد يحصل على الحركة الطولية والجانبية، والتي لديها على وجه صحيح تحديد المواقع ودقة تحديد المواقع المتكررة.
تصنيف أدوات سطح المكتب:
تم تطوير المنتج من الخدمة الخفيفة إلى الخدمة الشاقة، مع قطر التقطيع الذي يزيد عن 1000 مم، وقدرة التحمل من 6 طن إلى 80 طن، وحجم المعالجة الأقصى 20 مترًا، وقطر التأرجح الأقصى 3.5 متر.
مخرطة CNC CK61100D تحمل 6 طن، مخرطة CK61125L CNC تحمل 10 طن، تسلسل CK61200W تحمل 20 طن، تسلسل CKZ تحمل 30 طن، تحمل الشاحنات الثقيلة CNC تسلسل CKG 40 طن، 60، 80 طن.
موديلاتنا متوافقة مع الصناعة الرابعة، وقابلة للتخصيص بشكل لا يصدق، ومناسبة للوظائف المتوسطة إلى الكبيرة من حيث الوزن والحجم!
في الأساس، مخرطة CNC عبارة عن سطح مكتب به محورين فقط، المحوران X وZ. اعتمادًا على الضروريات وقطع العمل المطلوب تصنيعها، فإننا في وضع يسمح لنا بمنح أدوات إضافية للقيام بالثقب والطحن والطحن في مشبك واحد.
يمكن لآلاتنا أن تصل إلى أقطار دوران تصل إلى 6 أمتار، ويمكن أن تتجاوز المسافة بين المرافق 30 مترًا.
نظرًا لخبرتنا الطويلة، فإننا لا نضع حدودًا لأنفسنا، فنحن على استعداد لدراسة احتياجات عملائنا وتقديم أفضل الحلول المخصصة التي تسمح ليس فقط بالخراطة ولكن أيضًا بالحفر والطحن والطحن والتشطيب الفائق.
مخرطة CNC للخدمة الشاقة |
|||||||
| تخصيص | وحدة | CK61125H/ن | CK61140H/ن | CK61160H/ن | CK61180H/ن | CK61200H/ن | |
| سعة | الحمولة القصوى للقمتين | كلغ | 15000/20000 | ||||
| عرض السرير | مم | 1100 | |||||
| أقصى قطر دوار للسرير | مم | 1290/1300 | 1440/1500 | 1640/1700 | 1840/1900 | 2040/2100 | |
| الحد الأقصى لقطر التأرجح لحامل الأداة | مم | 840/850 | 990/1050 | 1190/1250 | 1390/1450 | 1590/1650 | |
| الحد الأقصى لطول الشغل | مم | 1000-12000 | |||||
| مغزل | قطر المحمل الأمامي | مم | 240/280 | ||||
| من خلال قطر الثقب | مم | 100 | |||||
| ثقب مخروطي | 140# النظام المتري | ||||||
| عدد مراحل السرعة | يدوي بسرعتين / يدوي بأربع سرعات، تنظيم السرعة بدون خطوات في العتاد |
||||||
| مدى السرعة | دورة في الدقيقة | 3-300/2-200 | |||||
| يٌطعم | قوة المحرك الرئيسي | كيلوواط | 37/55 | ||||
| نظام تغذية | سيمنز، KND CNC، GSK CNC | ||||||
| عزم دوران محرك سيرفو طولي | ن.م | 36/48 أو 30/40 | |||||
| عزم دوران محرك سيرفو عرضي | ن.م | 27/36or22/40 | |||||
| حامل القاطع المقطع العرضي | 55X55/60x60 | ||||||
| عدد محطات حامل الأدوات | عمودي 4 محطات | ||||||
| تكرار دقة تحديد المواقع | مم | 0.01 | |||||
| السرعة الطولية السريعة إلى الأمام | مم/دقيقة | 6000 | |||||
| سرعة جانبية سريعة للأمام | مم/دقيقة | 4000 | |||||
| سرعة التغذية الطولية | مم/دقيقة | 1-2000 | |||||
| سرعة التغذية العرضية | مم/دقيقة | 1-2000 | |||||
| تايلستوك | قطر الأكمام | مم | 260/280 | ||||
| فتحة مخروطية الأكمام | 80# النظام المتري | ||||||
| سفر كم | مم | 300 | |||||
مجالات التطبيق
1. تصنيع السفن.
2. آلات صناعة الورق.
3. تصنيع السيارات.
4. الآلات البتروكيماوية.
5. الصناعة العسكرية.
6. الفضاء الجوي.
تعليقات المستخدمين
1. جودة المنتج مستقرة.
2. قدرة تحمل قوية واحتفاظ جيد بالدقة.
3. براعة قوية ومعدل الاحتفاظ قيمة عالية.
4. نطاق معالجة كبير ونطاق تطبيق واسع.
5. درجة CNC عالية، ولا تعتمد جودة المعالجة على المستوى الفني للعمال.
