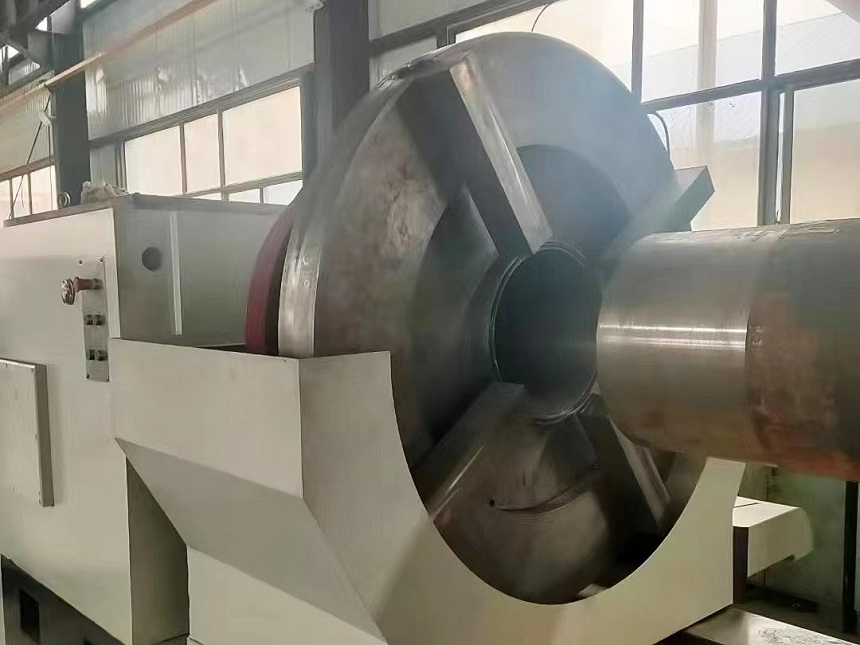

مخرطة CNC احترافية مزودة بنظام مؤازر تيار متردد رقمي كامل وأداء استثنائي

1. دقيقة وفعالة: مخرطة CNC تستخدم نظام مؤازر AC رقمي كامل، مما يضمن تصنيع دقيق وفعال.
2. البناء القوي: تم تصميم المخرطة بتصميم عالي التحمل، ويمكنها إدارة قطر التقطيع الذي يزيد عن 1000 مم وقدرة التحميل من 6 طن إلى 80 طن.
3. تصنيع متعدد الاستخدامات: مع الحد الأقصى لحجم المعالجة الذي يبلغ 20 مترًا وقطر التأرجح الذي يلبي رغبات المشاريع المختلفة، فإن المخرطة توفر تنوعًا في خيارات التشغيل الآلي.
4. تحديد موضع عالي الدقة: مُجهز بأزواج لولبية كروية ومحركات مؤازرة AC، يحقق نظام الماكينة حركة طولية وجانبية ممتازة، مما يوفر تحديد موضع استثنائي ودقة تحديد موضع متكررة.
5. دعم موثوق لما بعد البيع: نحن نقدم خدمة ما بعد البيع شاملة، بما في ذلك الصيانة والدعم الفني وتوافر قطع الغيار، مما يضمن التشغيل دون انقطاع لمخرطة CNC الخاصة بك.

اتصل الآن بريد إلكتروني هاتف

تفاصيل المنتج

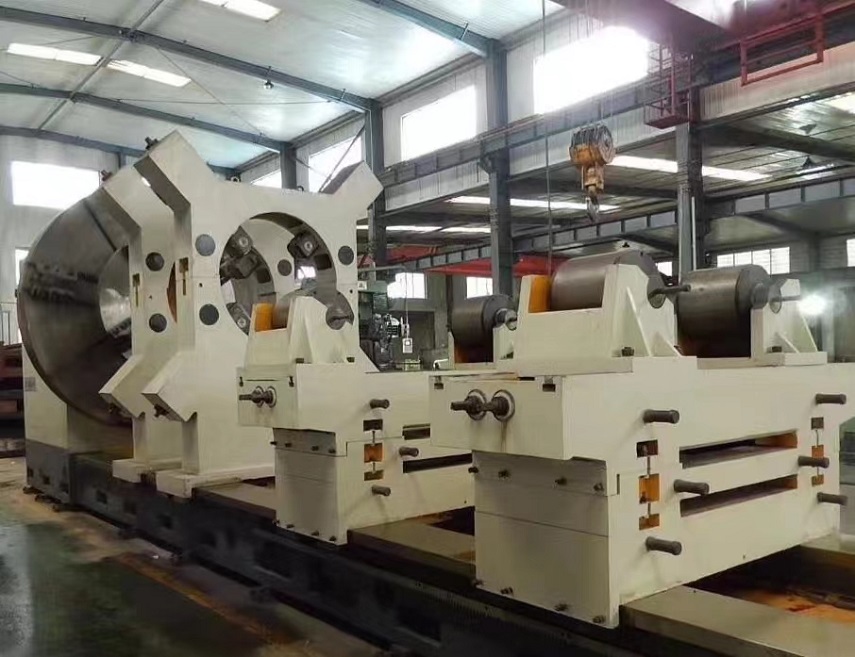

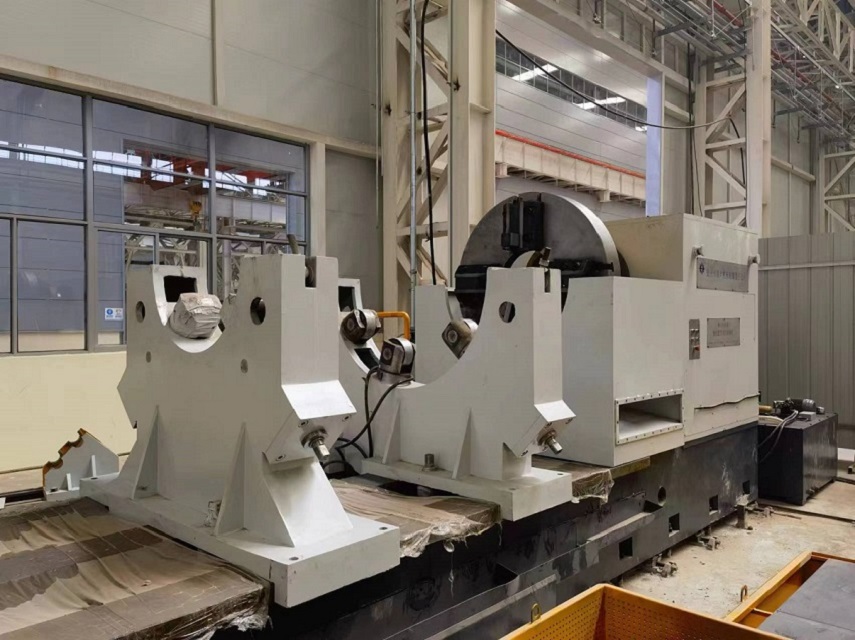

إن أداة آلة التجميع CK611 عبارة عن مخرطة CNC ذات مرتبة مسطحة أفقية قوية ومجهزة بنظام مؤازر AC رقمي كامل. مع ناقل الحركة الأوتوماتيكي بدون خطوات ثنائي السرعات (الطرازات D، L، B، وH) الذي يتميز بمحرك دوران تيار متردد، وسرعات متغيرة بدون خطوات بأربع سرعات (الطرازات E وN) مع محرك DC، توفر هذه المخرطة أداءً استثنائيًا. بالإضافة إلى ذلك، فهو يشتمل على عمودين للتحكم في الوصلات.

المحور Z والمحور X لمخرطة CNC، والتي لديها مسافة مركزية تبلغ 1-6 أمتار، تستخدم زوجًا من اللولب الكروي ومحرك سيرفو AC من أجل حركة طولية وجانبية معينة. وفي الوقت نفسه، فإن المحور Z لأداة سطح المكتب، مع مسافة مركزية أكبر من 7 أمتار، يستخدم آلية الجريدة المسننة والترس جنبًا إلى جنب مع مسطرة شبكية، بينما يستخدم المحور X زوجًا من اللولب الكروي ومحرك سيرفو يعمل بالتيار المتردد. ويضمن هذا التكوين دقة استثنائية لتحديد المواقع وإمكانية التكرار.

تم تطويرها لتتوافق مع التطبيقات المختلفة، تتميز مخرطة CNC هذه بقطر دوران يتجاوز 1000 مم، وقدرة تحمل تتراوح من 6 طن إلى ثمانين طنًا، وحجم معالجة أقصى يبلغ 20 مترًا، وقطر تأرجح كبير.

بفضل ميزاتها الفائقة وبنيتها القوية، تضمن مخرطتنا CNC الدقة والموثوقية المفرطة في عمليات التشغيل الآلي. قم بتبسيط عملية التصنيع الخاصة بك وتحقيق تأثيرات استثنائية باستخدام مخرطة CNC الاحترافية هذه.

تخصيص

تخصيص		وحدة	CK61125H/ن	CK61140H/ن	CK61160H/ن	CK61180H/ن	CK61200H/ن
سعة	الحمولة القصوى للقمتين	كلغ	15000/20000
	عرض السرير	مم	1100
	أقصى قطر دوار للسرير	مم	1290/1300	1440/1500	1640/1700	1840/1900	2040/2100
	الحد الأقصى لقطر التأرجح لحامل الأداة	مم	840/850	990/1050	1190/1250	1390/1450	1590/1650
	الحد الأقصى لطول الشغل	مم	1000-12000
مغزل	قطر المحمل الأمامي	مم	240/280
	من خلال قطر الثقب	مم	100
	ثقب مخروطي		140# النظام المتري
	عدد مراحل السرعة		يدوي بسرعتين / يدوي بأربع سرعات، تنظيم السرعة بدون خطوات في العتاد
	مدى السرعة	ص / دقيقة	3-300/2-200
يٌطعم	قوة المحرك الرئيسي	كيلوواط	37/55
	نظام تغذية		سيمنز، KND CNC، GSK CNC
	عزم دوران محرك سيرفو طولي	نانومتر	36/48 أو 30/40
	عزم دوران محرك سيرفو عرضي	نانومتر	27/36 أو 22/40
	حامل القاطع المقطع العرضي		55x55/60x60
	عدد محطات حامل الأدوات		عمودي 4 محطات
	تكرار دقة تحديد المواقع	مم	0.01
	السرعة الطولية السريعة إلى الأمام	مم/دقيقة	6000
	سرعة جانبية سريعة للأمام	مم/دقيقة	4000
	سرعة التغذية الطولية	مم/دقيقة	1-2000
	سرعة التغذية العرضية	مم/دقيقة	1-2000
تايلستوك	قطر الأكمام	مم	260/280
	فتحة مخروطية الأكمام		80# النظام المتري
	سفر كم	مم	300
